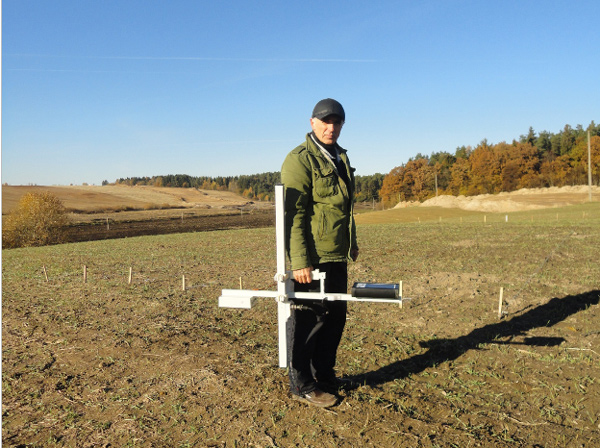

Прибор МГ-400 предназначен для профессиональных археологических и геологических исследований, для решения экологических задач: поиска утерянных скважин, захороненных под землёй ёмкостей, для поиска подземных и подводных трубопроводов и других промышленных и коммунальных объектов, для гуманитарного разминирования.

Основные возможности МГ-400:

1. Быстродействие до 10 измерений в секунду с сохранением разрешения 0.1 нТл;
2. Дополнительные сервисные возможности, позволяющие выполнять картирование и поиски более оперативно: карта поля или график выводятся на графическом дисплее МГ-400 в процессе съёмки в реальном времени без обработки на компьютере;
3. Возможность последующей компьютерной обработки собственным программным обеспечением «Карта» либо американской системой «Surfer» (последняя в комплект не входит).

Технические характеристики градиентометра МГ400

• Расстояние между датчиками 900мм.
• Рабочий диапазон +- 25000 nT.
• Разрешение цифрового дисплея 0,1 нТл.
• Разрешение хранения данных 0.1 нТл.
• Частота измерений:
  • в режиме сканирования: 2 изм/с; 5 изм/с; 10 изм/с;
  • в режиме площадной съёмки 4 изм/метр независимо от скорости.
• Частота обновления дисплея — 10 раз в сек.
• Объем памяти 125000 измерений.
• Потребляемый ток: без подсветки 110 мА; с максимальной подсветкой 150 мА.
• Время удерживания данных — 10 лет при 25 градусов С.
• Сетка (длина стороны квадрата) 10, 20, 40, 80 м.
• Источник питания 4 аккумулятора типа D ёмкостью 10 000 мАч.
• Срок службы батареи 90 часов (60 часов с максимальной подсветкой ЖК).
• Время зарядки 10-12 часов.
• Рабочая температура -20 градусов C до + 50 градусов С.
• Вес прибора (включая батареи) 5,3 кг.

Источник питания для встроенного зарядного устройства: выход 800mA на 12V постоянного напряжения. Может использоваться соответствующий адаптер на транспортных средствах.

Применение МГ-400 для решения археологических задач.

Традиционно градиентометры применяются для обнаружения и картирования древних фундаментов, захоронений, очагов, засыпанных рвов, подземных сооружений и других объектов.

МГ400 даёт некоторые дополнительные возможности при археологических работах.

1. МГ-400 сочетает высокую разрешающую способность (0,1 нТл) с быстродействием 2,5,8,10 измерений в секунду, что ранее применявшимся приборам этого типа было недоступно – при ускорении измерений их разрешающая способность неизменно снижалась до 1 нТл и ниже.

Высокий темп точных измерений МГ-400 делает возможным более подробное изучение площади работ.

2. Вывод карты магнитного поля на дисплей непосредственно в процессе съёмки даёт возможность оперативно направлять дальнейшие исследования, не теряя времени на камеральную компьютерную обработку.
3. Применяемые системы обработки «Карта» и Surfer (последняя не входит в комплект) позволяют получать цветные 2-х и 3-х мерные изображения, теневые и рельефные карты.

4. Графическая информация, выводящаяся на дисплей, благодаря своей наглядности может оказаться полезной при практическом обучении студентов-археологов и геофизиков в полевых и лабораторных условиях.

МГ-400 при геологических работах.

Геологическими организациями МГ-400 может применяться для проведения оперативных микромагнитных исследований, при инженерно-геологических изысканиях, при выполнении профильных работ для количественной интерпретации и при других видах исследований.

1. Градиентометр МГ-400 может использоваться при проведении магниторазведочных работ различного масштаба. Частота измерений магнитного поля (градиента) составляет от 2 до10 раз в секунду, что позволяет фиксировать его самые незначительные изменения и обеспечивает уникальную подробность геологического изучения площади. Примечательно, что при построении карт grad Z или Z не требуется данных МВС, т.к. полевые измерения выполняются в режиме градиентометра, т.е. разности между показаниями двух датчиков, и влияние вариаций магнитного поля исключается автоматически. Память прибора вмещает 125000 значений поля, привязанных по координатам и по времени.
2. При геологических работах появляется возможность быстрых и недорогих микромагнитных исследований, позволяющих выявить разности пород, обладающие различным «рисунком» магнитного поля. Подобные исследования тонкой структуры магнитного поля помогают проследить под слоем рыхлых отложений конкретные геологические объекты, в том числе размером от первых десятков сантиметров (породы определённого состава, жилы, контакты пород, разломы) и сократить объёмы горных выработок – канав и шурфов.

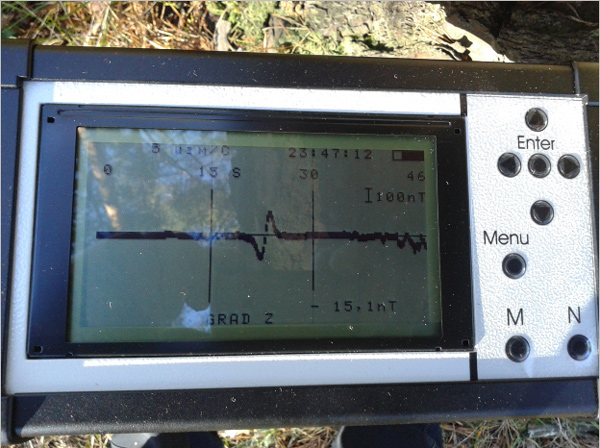

3. Вывод в реальном времени графика градиента магнитного поля на графический дисплей позволяет при рекогносцировочных или опытно-методических работах видеть характер и интенсивность магнитного поля. Эта информация помогает определяться с методикой последующих магниторазведочных работ. Также эти графики могут оказаться полезными для оперативной количественной интерпретации.
4. Магнитное поле в процессе площадной съёмки выводится на графический дисплей в виде «теневых» карт. Интенсивности градиента магнитного поля могут меняться в широких пределах, и поэтому, чтобы иметь возможность рассмотреть и интенсивные, и малоамплитудные аномалии, предусмотрена разбивка информационного массива на множество карт с различными диапазонами интенсивности. Просмотр карт с целью выбора желаемого диапазона производится оператором простым нажатием кнопки. Например, можно быстро и последовательно просматривать карты с полями амплитудой от 0 до 5 нТл, ….. от 0 до 1250нТл, причём каждая карта имеет 17 уровней тонировки. Такая технология позволяет чётко видеть на картах аномалии от первых нТл до тысяч нТл.
5. Вся информация, записанная в память прибора МГ-400, может быть загружена на компьютер. В дальнейшем она обрабатывается по прилагаемой системе «Карта», которая позволяет получать теневые карты магнитного поля и карты изолиний.  Обработка данных МГ-400 по американской системе Surfer (не входит в комплект) позволяет реализовать все возможности, предусмотренные этой системой.
6. Вывод в реальном времени на дисплей графиков и карт магнитного поля может иметь определённую ценность и при проведении практических занятий со студентами – геофизиками и геологами.

МГ-400 при экологических исследованиях.

При экологических исследованиях, как правило, решаются следующие задачи:

• поиск под землёй объектов, представляющих опасность для окружающей среды – ёмкостей для хранения углеводородов, химических веществ;
• поиск скважин, координаты которых утеряны;
• уточнение положения подземных и подводных нефте- газо- и других трубопроводов.

Применение МГ-400 для гуманитарного разминирования.

Прибор МГ-400 является современным высокотехнологичным прибором, обладающим, наряду с высокой точностью, высокой скоростью измерений. Сочетание этих свойств позволяет обнаруживать самые мелкие стальные предметы и выявлять массивные объекты с глубины в несколько метров. По чувствительности и быстродействию МГ-400 не уступает лучшим зарубежным образцам типа Ferex,Vallon и др. Однако вывод на экран графика поля и карты магнитного поля в процессе работы даёт МГ-400 значительное преимущество, позволяя оператору не тратя времени на компьютерную обработку видеть расположение объектов на отработанной площади.

Вся информация, записанная в память прибора МГ-400, может быть загружена на компьютер. В дальнейшем она обрабатывается по прилагаемой к прибору системе «Карта», которая позволяет получать цветные карты магнитного поля.
Обработка данных МГ-400 по американской системе Surfer (не входит в комплект) позволяет реализовать все возможности, предусмотренные этой системой.
