Электрозонд 2

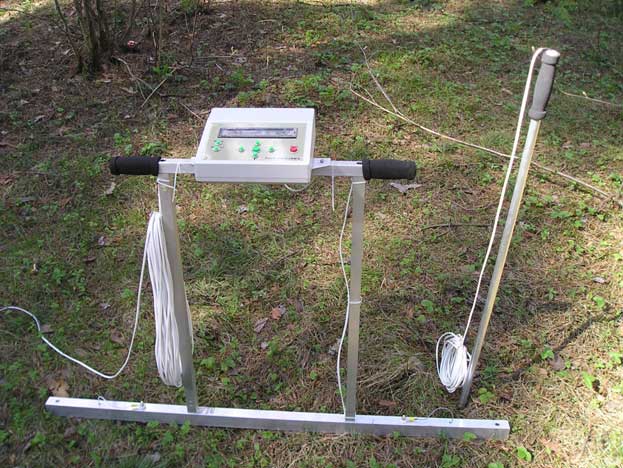

Разработанный нашим коллективом в 2010 году аппаратно-программный комплекс «Электрозонд» был предназначен в основном для поисков близповерхностных аномалий, расположенных на глубинах до полутора-двух метров. За эти годы он зарекомендовал себя как удобный надёжный прибор, позволяющий обнаруживать различные археологические объекты – фундаменты древних сооружений, очаги, засыпанные рвы, канавы. Также он оказался способен  решать задачи, связанные с трагическими последствиями Великой Отечественной войны – отыскивать неизвестные групповые воинские захоронения и останки не захороненных бойцов, нередко просто засыпанные в окопах и траншеях.

Однако часто ставятся задачи, которые этот прибор решить не в состоянии – когда необходимо «просветить» участок работ на значительную глубину, чтобы  обнаружить какие-то крупные объекты – подземные сооружения, коммуникации, галереи, подземные ходы. Для решения таких задач нами проведены доработки прибора «Электрозонд», внесены изменения в технологию работ и в программное обеспечение, что позволило получать  новую важную информацию. При этом, как обычно, мы постарались сделать работу с новым изделием, которое мы назвали  «Зонд-2», максимально простой и производительной.

Суть новой технологии в том, что поиск аномалии  сопротивления проводится последовательно на разных глубинах, а затем с помощью специальной программы строится геоэлектрический разрез через данный профиль. Время, необходимое для построения разреза, складывается из выполнения собственно геофизических наблюдений и обработки на компьютере. Для профиля длиной 20 метров (это наиболее удобная длина, хотя возможна и большая) и исследования его на глубину 10 метров требуется  в общей сложности не более 20 минут. Обычно работа выполняется в следующем порядке: сначала делается разбивка сетки параллельных профилей на поверхности участка, по ней выполняются площадные исследования на предмет общего поиска аномалий, а затем по наиболее интересному профилю выполняются исследования на глубину. В результате мы получаем и карту аномалий по всей площади участка и глубинный разрез по наиболее интересной его части.

В зависимости от решаемых задач и желания исполнителя можно ограничиться только глубинными разрезами, без выполнения площадных работ.

В марте 2014 года нами проведены опытные работы с прибором «Зонд – 2» по обнаружению известных подземных сооружений: первым объектом послужила стальная труба газопровода, проложенного в 1992 году (две близкорасположенные трубы диаметром  40 см каждая, которые  находится  на глубине 3 метра).

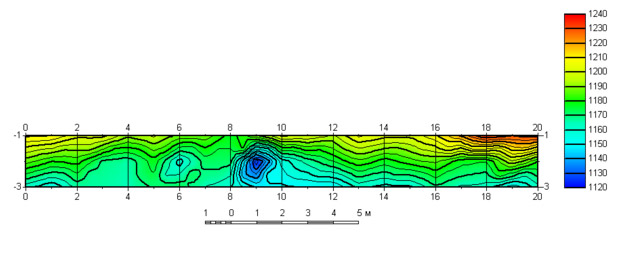

Рис.1. 20-метровый геоэлектрический разрез через линию газопровода.

Как видно из рисунка, труба чётко фиксируется на глубине около 2-х метров аномалией пониженного сопротивления, расположенной под 9  пикетом. Ещё одна, более слабая аномалия под 6 пикетом, по-видимому, связана с траншеей под силовой кабель. Цифры в левой части разреза показывают глубину, цветовая линейка справа показывает сопротивление  в омах на метр.

Второй полевой эксперимент также проведён в марте 2014 года (рис.2). В качестве объекта исследований выбран канализационный коллектор, представляющий собой  бетонный лоток, проложенный в 1968 году  на глубине 2 метра. На рисунке видна аномалия повышенного сопротивления, однозначно фиксирующая положение коллектора.

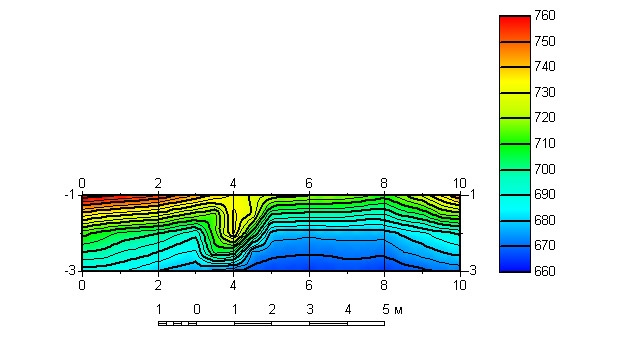

Рис. 2. 10-метровый геоэлектрический разрез через бетонный лоток, расположенный на глубине 2 метра.

Практика показывает, что во многих случаях фильтрация помогает представить аномальный объект более наглядно. Например, на «отфильтрованных» данных не только более чётко виден сам коллектор, но и лучше видна слоистость разреза, на котором слои низкого сопротивления перемежаются слоями более высокого сопротивления.

Наиболее оптимальная длина профиля составляет 20 метров, т.к. не требует слишком длинных проводов (хотя возможна и до 50). Возможно бесконечное наращивание общей длины исследуемого профиля простым перемещением всей расстановки, когда конец первого 20-метрового профиля является началом второго и т.д.

Глубинность метода теоретически не ограничена, но практически для археологических исследований требуются глубины не более 5-10 метров, которые сравнительно легко достигается с помощью прибора Зонд – 2. Следует напомнить, что с дальнейшим увеличением  глубины исследований обнаруживаются всё более крупные объекты, а мелкие детали при этом теряются. По этой причине более глубинные исследования могут нести важную информацию при инженерно-геологических изысканиях.
